JW系列直流電抗器

一、??? 直流電抗器使用環境及概述

直流電抗器用于直流回路中，當電感量達到一定量時能保證電流連續不斷流，改善電容濾波造成的輸入電流波形畸變，減少和防止因沖擊電流造成整流橋損壞和電容過熱，提高功率因素，降低直流母排交流脈沖，限制電網電壓的瞬變。

二、??? 直流電抗器主要技術指標及區別

電抗器名稱、型號、電感量、額定工作電流、 工作頻率、絕緣等級、環境溫度、出線方式。

三、??? 直流電抗器技術規格及選型表

1、??????? 技術規格

(1)、工作電壓：DC380V-DC1200V

(2)、工作頻率：50Hz/60Hz

(3)、高電壓試驗電壓P–> E 4500Vac 60秒，P–＞P 4500Vac 60秒

(4)、絕緣電阻大于100MΩ

(5)、絕緣等級：F級（155℃）

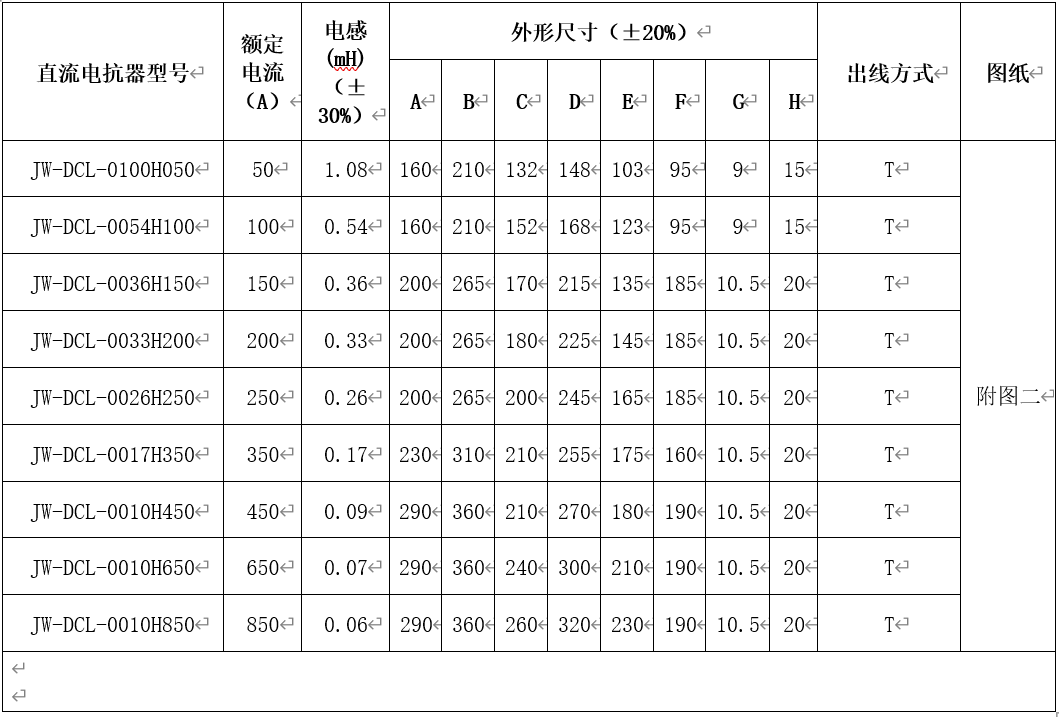

2、選型表
